Encenações da aplicação
Com o desenvolvimento contínuo da indústria nova do veículo da energia, os veículos novos da energia serão aplicados inteiramente aos ônibus, aos táxis, aos veículos do frete e aos veículos postais. A proporção de veículos novos da energia, tais como veículos de carga resistentes e veículos do planejamento, está igualmente na elevação. A escala de veículos domésticos igualmente está aumentando, e a eficiência de carregamento de pilhas de carregamento igualmente está propondo umas exigências mais altas e mais altas.
Presentemente, o padrão GB20234.3-2015 especifica a arma de carregamento, o diâmetro exterior de harmonização do cabo é aproximadamente 40mm, a área de seção transversal do núcleo macio é 70m㎡, e a capacidade de carregamento máxima nominal é 250A. Contudo, no processo real do uso, o calor gerado pelo fio de cobre do cabo não pode mostrar a boa dissipação de calor, e para a operação segura do sistema de carregamento inteiro, o sistema de controlo de carregamento da pilha limitará a corrente de carregamento de acordo com a temperatura para permitir a operação estável.
A fim prosseguir com o aumento da procura para veículos elétricos puros, a construção de pilhas de carregamento da C.C. do poder superior transformou-se uma exigência imperativa, com uma corrente de saída entre 300A-600A, de modo que os veículos elétricos puros do poder superior pudessem inteiramente ser carregados em 15-20 minutos. As pilhas de carregamento ordinárias não podem cumprir esta exigência técnica.
a pilha de carregamento super Líquido-de refrigeração, equipada com o sistema de carregamento líquido-de refrigeração, adiciona a arma de carregamento líquido-de refrigeração, o cabo líquido-de refrigeração, o módulo refrigerando e os outros sistemas. Com o diâmetro exterior do cabo de controle de 39mm, o carregamento atual alto de 600A e mesmo 800A podem ser conseguidos. A temperatura é controlada abaixo de 55℃, que é seguro e claro conseguir a finalidade do carregamento rápido de grandes veículos elétricos.
| Artigos |
Nome do desempenho |
Observações |
| Modelo |

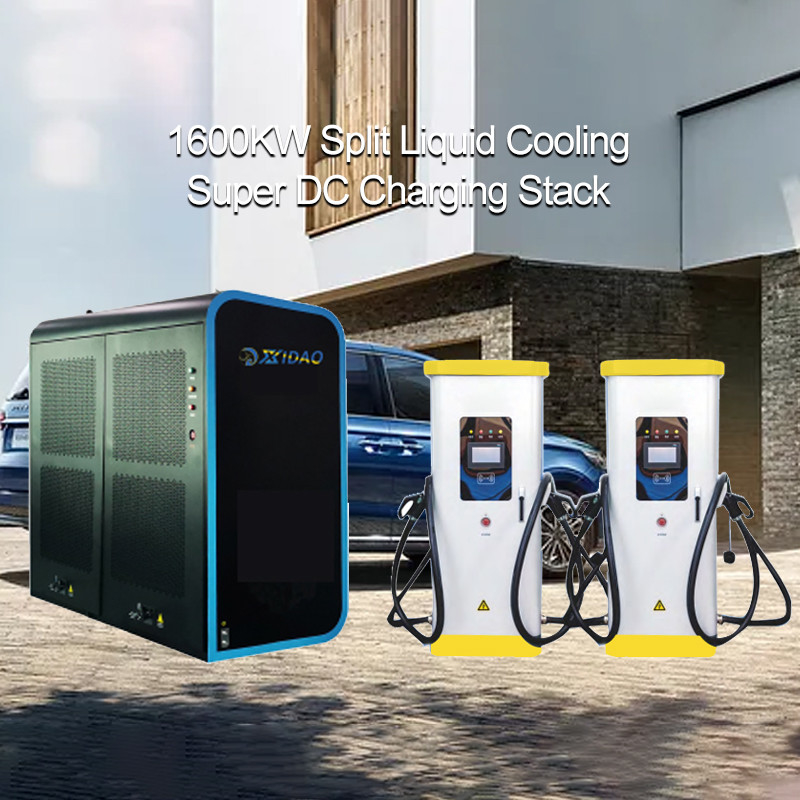

A C.C. da separação líquido-refrigerou a pilha de carregamento |
|
| Dimensão do armário principal |
2183*1163*1056.4mm |
H*W*D |
| Dimensão de armário rachado |
1815*772*508mm |
H*W*D |
| A C.A. entrou a tensão |
380V±15% |
Sistema de cinco fios trifásico |
| A C.A. entrou a frequência |
45Hz~66Hz |
|
| Poder avaliado |
Pe≤450kW |
|
| Tensão da saída |
200-1000vdc (poder 300-1000vdc constante) |
|
| Corrente de saída |
0~600A |
|
| Fator de poder |
≥0.99 |
50%PO acima da condição da entrada |
| Eficiência |
≥96% |
Eficiência máxima |
| Método de medição |
Medição do amperímetro da C.C. |
Categoria da precisão: 0,5 |
| Método refrigerando |
Forçado - refrigerar de ar + refrigerar líquido |
|
| Categoria da proteção |
IP54 |
|
| Altura |
≤2000m |
Começará derating o trabalho em caso de 50℃ acima e parará de trabalhar em caso de 70℃ |
| Temperatura de trabalho |
-20℃~50℃ |
Nenhuma condensação |
| Humidade relativa |
5%~95% |
|
| Relação de comunicação |
4G, RS485, PODE, os ethernet (opcionais) |
|
| Método da instalação |
Assoalho fixado |
|
| Começando o método |
Comece swiping o cartão e o código de exploração |
|
| Artigos |
Desempenho da arma refrigerar líquido |
Indicador do parâmetro |
| Desempenho elétrico |
Tensão avaliado |
1000V |
| Resistência de isolação máxima da corrente de saída |
600A |
| |
500MΩ (500VDC) |
| Relação de carregamento |
Relação de carregamento da C.C. GB/T20234.3-2015 |
| Arma de carregamento |
arma refrigerar 600A líquido com o comprimento do fio de 5m |
| Desempenho mecânico |
Vida mecânica |
10.000 vezes |
| Travando a força |
200N |
| Desempenho do ambiente |
Temperatura ambiental do uso |
-35~50℃ |
| Temperatura de trabalho |
-35~90℃ |
| Categoria da proteção |
Tampa da tomada e da anti-poeira: IP54; combinação de tomada e de soquete: IP55 |
| Cabo refrigerar líquido |
Comprimento do cabo máximo |
5m |
| Diâmetro exterior do cabo |
28mm |
| Especs. da linha elétrica |
² de 35mm |
| Laço refrigerando |
Líquido refrigerando |
óleo do transformador 45# (não gelo sob -45℃) |
| Diâmetro exterior/interno da tubulação de entrada líquida |
Φ8/φ6 |
| Características do laço |
Há entrada líquida ajustada de DC+ e uma tomada líquida da C.C., formando o laço refrigerando |
| Fonte refrigerar líquido |
| Tensão avaliado |
220VAC |
| Poder avaliado |
550W |
| Pressão de funcionamento |
10bar |
| Caudal |
8L/min |
| Poder do ventilador de refrigeração |
90W |
| Ruído |
DB ≤60 |
| Função |
Monitoração líquida refrigerando da pressão de trabalho, monitoração líquida refrigerando do caudal, monitoração de temperatura líquida refrigerando; alarme da baixa temperatura, alarme de temperatura excessiva, alarme da interrupção, alarme de temperatura excessiva líquido refrigerando |
| Tamanho |
550MM*200MM*600MM |
| Relação de comunicação |
RS485 |
| Uma comunicação |
Fundo da operação |
OCCP |
| Método de uma comunicação |
LATA communication/PLC (personalizada) |
| Relação de comunicação |
Ethernet, GPRS, 4G |
| Protocolo de comunicação |
ISO15118/OCCP1.6 (padrão americano)
IEC 62196-3 (padrão europeu)
|
| Protocolo de carregamento |
DIN70121 |
| Padrão de carregamento da arma |
CCS Stype1 (padrão americano)
CCS Stype2 (padrão europeu)
|
| Modo de carregamento |
Modo de carregamento 4 do IEC 61851 |
Perfil da empresa
A tecnologia Co. de Chengdu Xiangdao, Ltd. é uma empresa que especializa-se na solução total de desenvolvimento, nas vendas do projeto e na operação da energia nova, incluindo pilhas de carregamento do veículo elétrico, estações de carregamento rápidas, sistemas solares da produção de eletricidade fotovoltaico, produtos solares da aplicação, etc….
Nós somos cometidos a fornecer soluções totais para a aplicação de tecnologias energéticas novas.
Nós temos 5 linhas de produtos principais.
1. Pilha de carregamento da C.C.: Pilha de carregamento da C.C. 30KW~360KW
2. Pilha de carregamento da C.A.: Pilha de carregamento da C.A. 7KW/11KW/22KW/42KW
3. Arma portátil do carregador: Armas 3.5KW/7KW de carregamento portáteis.
4. Componentes da geração das energias solares: photovoltaicpanels, controladores, inversores, baterias de armazenamento da energia um conjunto completo de componentes da produção de eletricidade.
5. Applicationproducts da energia solar: painel solar, luzes reding solares, barracas solares, luzes de rua solares, solares. sistemas de vigilância, etc….
No futuro, nós continuaremos a centrar-se sobre a aplicação da tecnologia energética nova, operamo-nos com integridade e trabalho duramente para criar um mundo verde.
FAQ
Q: Quanto tempo é seu prazo de entrega?
Para cargos de carregamento, é geralmente 3-10 dias. Se não há nenhum estoque, o prazo de execução de produção está determinado de acordo com a quantidade da ordem. A C.C. de alta potência carboniza cargos ging precisa geralmente de ser personalizada de acordo com os parâmetros técnicos do cliente.
Q: Quanto tempo toma para personalizar o protótipo?
Para pilhas de carregamento, o tempo do protótipo é geralmente 7 dias.
Para o cargo de carregamento da C.C., o tempo do protótipo é geralmente 15 dias.
Para a estação de carregamento rápida do poder superior, os parâmetros técnicos precisam de ser
são determinados antes da produção, e do tempo do protótipo geralmente 30 dias.
Q: Como garantir o serviço?
Nossos produtos são divididos em duas categorias: agregado familiar e anúncio publicitário.
Para carregadores da casa, nós proporcionamos o serviço estandardizado: garantia de 1 ano + orientação remota da instalação e do uso + curso video da instalação
Para carregadores comerciais, nós proporcionamos não somente serviços estandardizados para pilhas de carregamento, mas para fornecer igualmente o software do pagamento que entra serviços para a ópera
empresas do ting.
Q: Como você garante a qualidade de seus produtos?
Os produtos que de carregamento do cargo nós vendemos passaram a certificação do GB em China e a certificação do CE na UE. Para alguns outros países, as certificações relevantes são
em andamento.
Q: Como você garante a qualidade de seus produtos?
Os produtos que de carregamento do cargo nós vendemos passaram a certificação do GB em China e a certificação do CE na UE. Para alguns outros países, as certificações relevantes são
em andamento.
NOTA:
1 - o OEM apoiou.
2- Toda a exigência contacta-nos por favor para falar sobre os detalhes.
3- Nós respondê-lo-emos para seu inquérito em 24 horas.
4- Se você tem quaisquer perguntas sobre o carregador, contacte-nos por favor.
5- O acima para a referência somente, preço final para decidir pelo quilowatt do carregador, contactam-nos por favor para obter as citações corretas.
